1.2温湿度记录仪的系统硬件设计
1.2.1传感器模块

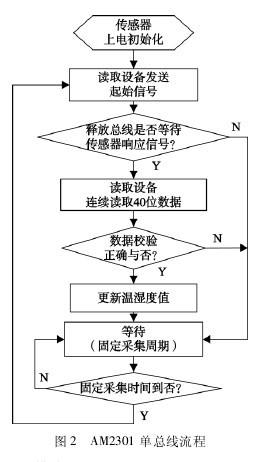

     本文采用AM2301单总线数字温湿度传感器，该传感器是一款含有校准数字信号输出的温湿度复合传感器，具有传输距离远、全部自动化校准、数字单总线输出等优点。AM2301传感器读单总线的流程图如图2所示。

1.2.2MCU模块
     Free scale公司的MC9S12xs128mal的16位单片机为测量系统的核心控制器，该控制器实现传感器的初始化，以及后续的数据采集、处理和发送。MC9S12xs128有112个引脚，采用LQFP封装方式，内部总线时钟频率最高可达40MHz。
1.2.3无线通信无线模块
     无线发送模块采用的是USR 无线通信 MODII，该模块是一款可将串口数据和无线通信网络数据相互转换和传输的设备。该无线模块符合IEEE802.11b/g标准，支持Ad-hoc模式和基础模式。RS-232波特率范围9600～115200band，可设数据位和奇偶校验位。
2温湿度自记仪中无线通信系统的软件设计
2.1温湿度记录仪的整体设计流程
     软件设计包括上位机和下位机程序设计两部分。上位机程序是在eclipse环境下采用Java语言编程，通过调用Socket套接字监听、接收数据。下位机程序在CodeWarrior环境中编译，通过C语言对单片机的编程实现了对I/O口接收数据的相关处理。总体软件流程图如图3所示。

2.2数据采集和校正

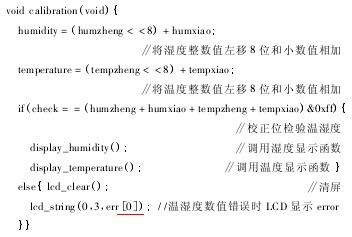

     该功能通过对MC9S12xs128mal的C语言编程实现，主要包括AM2301的初始化、读取AM2301数据、校正数据。具体过程为：PJ1端口向AM2301的SDA写入初始化指令，等待读取SDA传来的40位数据，通过校正位判断读取的温湿度值是否正确。其中校正温湿度数值代码如下：

2.3数据的显示和发送
     该功能由MC9S12xs128、LCD12864以及无线通信无线通信模块实现，包括在LCD12864上显示和向无线模块发送温湿度数据。具体过程为：MCU将正确的数据通过IIC串口操作模式写到LCD12864汉显液晶模块上；采用查询发送方式通过调用SCI发送函数将数据发到串口端口；通过和RS-232相连的无线通信无线模块将数据通过无线通信发送到网络上。其中串口发送函数代码如下：

2.4数据的接收和保存

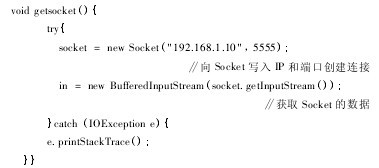

    该功能由Java编程实现，包括调用Socket建立网络连接和接收显示并存储数据。具体过程为：调用Buffered Input Stream将接收到的数据显示在控制台，通过调用File Output Stream将温湿度数据写到txt文件中保存。其中调用Socket建立网络连接代码如下：

3温湿度自记仪中无线通信系统的实验调试

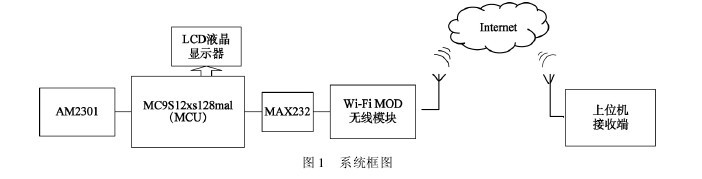

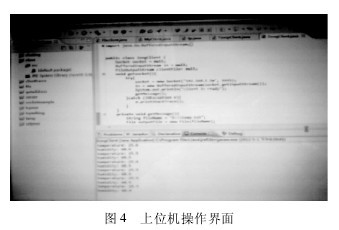

     按照图1所示搭建硬件电路，将数据采集和传输程序烧录到单片机。上位机采用Java语言在eclipse环境中编程接收无线通信传输过来的温湿度数据，将数据在eclipse控制台实时显示，如图4所示。并将接收到的数据自动写入txt文档中保存，以便后续数据处理。实验表明：通过下位机的数据处理和发送及上位机对Java Socket的调用实现了无线通信的无线通信，并能保证数据实时、准确传输。
